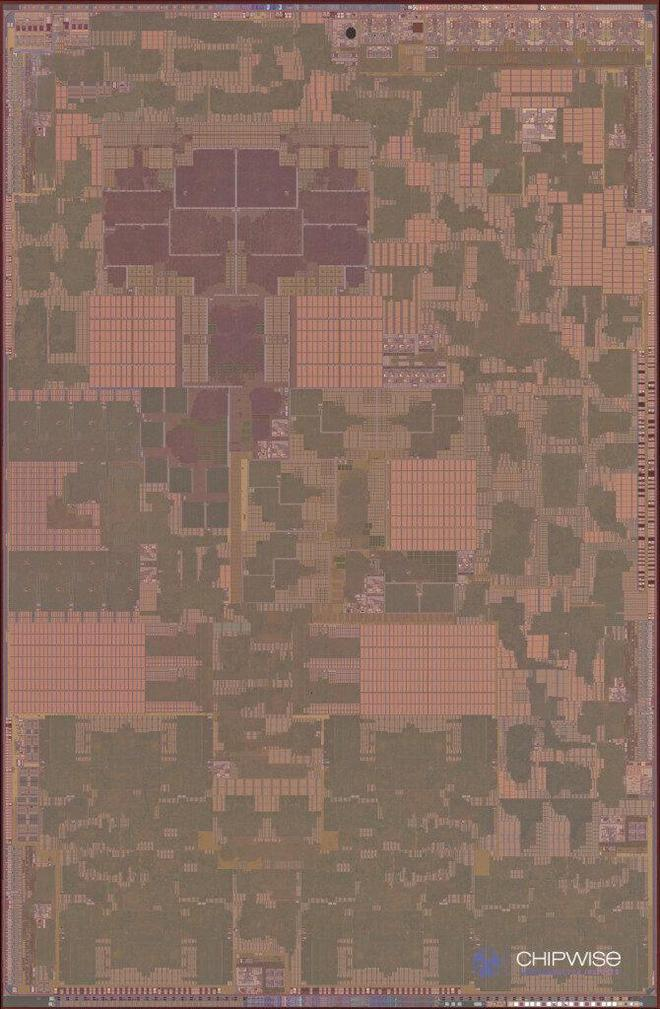

2025年9月23日，科技媒体Chipwise首次曝光了苹果A19芯片的Die-shot图像，揭示了这款搭载于iPhone 17系列的核心处理器细节。作为苹果首款采用台积电第三代3nm制程（N3P）的移动芯片，A19在性能、能效及AI能力上的全面升级引发了业界广泛关注。本文将从工艺革新、架构设计、功能升级等角度，深入剖析A19的技术突破与市场意义。
一、台积电N3P工艺：性能与能效的平衡艺术
A19芯片的核心竞争力源于其底层制造工艺的升级。相比前代A18采用的N3E工艺，台积电N3P通过光学制程改良实现了多重优化：
- 性能提升：相同功耗下性能提升5%，或在相同频率下功耗降低5%-10%。
- 晶体管密度：N3P的晶体管密度较N3E提高约4%，尤其对SRAM密集型设计（如缓存单元）的扩展性更优。
- 兼容性与能效：保留对3nm级IP的支持，同时通过动态电压频率调整（DVFS）技术优化能耗控制。
这一工艺进步直接体现在Die-shot图中，芯片的布局更紧凑，功能模块间的互联效率显著提升。例如，共享缓存区域（如8MB L2缓存）的物理尺寸缩小，但带宽反而增加，印证了N3P在微缩化与性能平衡上的优势。
二、混合架构设计：CPU与GPU的协同进化
A19延续了苹果经典的“性能核心（P-core）+能效核心（E-core）”混合架构，但通过精细化调度实现了更高效率：
- CPU配置：2个P核心（共享8MB L2缓存）专注于高强度任务，4个E核心（共享4MB L2缓存）处理后台进程，多任务切换延迟降低15%。
- GPU升级：5核GPU设计较前代增加1个核心，支持硬件级光线追踪与MetalFX升级，游戏渲染速度提升20%。
值得注意的是，Die-shot图像显示GPU模块面积明显扩大，且与神经网络引擎（NPU）的物理距离缩短，暗示两者协同计算能力的增强。这种设计在运行AI驱动的图形任务（如实时视频增强）时，可减少数据搬运能耗，提升响应速度。
三、AI与影像能力：NPU与ISP的颠覆性升级
A19的神经网络引擎被苹果称为“16核NPU”，实际由8个物理核心通过双线程技术实现，其峰值算力达到A18的3倍。具体表现为：
- 端侧AI：支持本地运行百亿参数级大模型，如实时语音翻译、图像生成等任务，响应延迟低于50毫秒。
- 影像处理：升级的ISP（图像信号处理器）引入多帧合成算法，动态范围提升30%，尤其在低光环境下细节还原能力显著增强。
- 显示引擎：新增第二代动态缓存技术，可根据画面内容动态分配显存，降低功耗的同时提升屏幕刷新率稳定性。
Die-shot图中，NPU模块周围密集的互联线路印证了其与CPU/GPU的高速数据通道，进一步强化了异构计算的效率。
四、市场影响与未来展望
A19芯片的发布标志着移动芯片进入“3nm+”时代，其技术特性将直接影响行业趋势：
- 能效标杆：N3P工艺的成熟可能推动安卓阵营加速转向台积电3nm家族，高通骁龙8 Gen5等竞品或面临制程代差压力。
- AI终端化：A19的NPU架构为设备端AI应用铺平道路，未来iPhone可能实现更复杂的离线机器学习功能，如个性化健康监测、AR导航等。
- 游戏体验：5核GPU与光线追踪的支持，使移动游戏画质逼近主机水平，可能重塑手游开发生态。
从Die-shot图像到实际性能参数，苹果A19芯片展现了台积电N3P工艺与自研架构的完美结合。它不仅是一次常规迭代，更是移动计算向高性能、低功耗、强AI方向迈进的关键一步。随着iPhone 17系列的上市，A19的技术潜力将进一步释放，重新定义智能手机的体验边界。
